Датчик разлива жидкости

Датчик разлива жидкости к РМ-2м-СЭМ. Предназначен для выявления нежелательного разлива охлаждающей воды, спирта, браги и т.д. Элемент системы безопасности при изготовлении алкогольных напитков

Описание

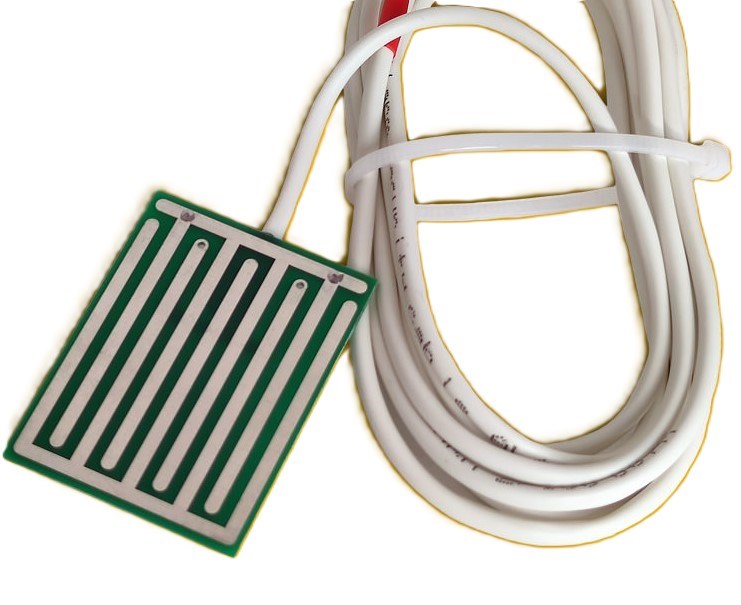

Датчик разлива является элементом безопасности при техпроцессах дистилляции (перегонки) и ректификации. Датчик необходимо поместить в месте, где потенциально может появится нежелательная жидкость. Это может произойти в результате переполнения приемных емкостей, разрушения ТЭНа, появления коррозии, трещин в кубе или других элементах самогонного аппарата, разгерметизации соединений, опрокидывания оборудования или приемной тары, срывания силиконовых шлангов охлаждающей воды от слишком большого давления, и т.д. В любом случае, при попадании воды на сенсор, происходит замыкание чувствительных дорожек, и сигнал подается на РМ-2м-СЭМ (или другой совместимый контроллер), который интерпретирует ситуацию как аварийную, соответствующе реагируя на нее.

Можно разместить несколько таких датчиков протечки в разных местах, для более надежного контроля, подключив их параллельно. Появление лужи хотя бы под одним из них будет восприниматься как авария.

Кондуктометрический датчик разлива может использоваться и в других задачах — например в ванных комнатах для контроля в труднодоступных местах протечки труб, стиральных машин, бойлеров, и т.д.

При размещении детектора разлива нужно убедиться, что он лежит на поверхности всей плоскостью, открытым лабиринтом дорожек вниз, а не частично висит в воздухе на проводе. Желательно чем-то придавить. Благодаря особой конструкции датчика, при появлении даже небольшого количества воды, она за счет капиллярного эффекта «засасывается» под датчик на чувствительные дорожки, и происходит его срабатывание.
