Многотрубная царга 40 см
Многотрубная царга «МЦ» представляет собой множество трубок, которые устанавливаются в стеклянный диоптр или металлическую царгу.
Используется в качестве царги укрепления. Общий принцип механизма укрепления Пар из куба поднимается и проходит через трубки. Часть пара разогревает трубки и конденсируется на внутренних стенках, образуя пленку. Другая часть проходит до дефлегматора и превращается во флегму.
Флегма возвращается до МЦ, поступает в межтрубное пространство и закипает от контакта с горячими трубками, испаряется и снова уходит до дефлегматора. Следующая порция пара, идущая из куба, взаимодействует с пленкой на внутренней поверхности трубок и происходит тепломассообмен (из пара в пленку и наоборот).

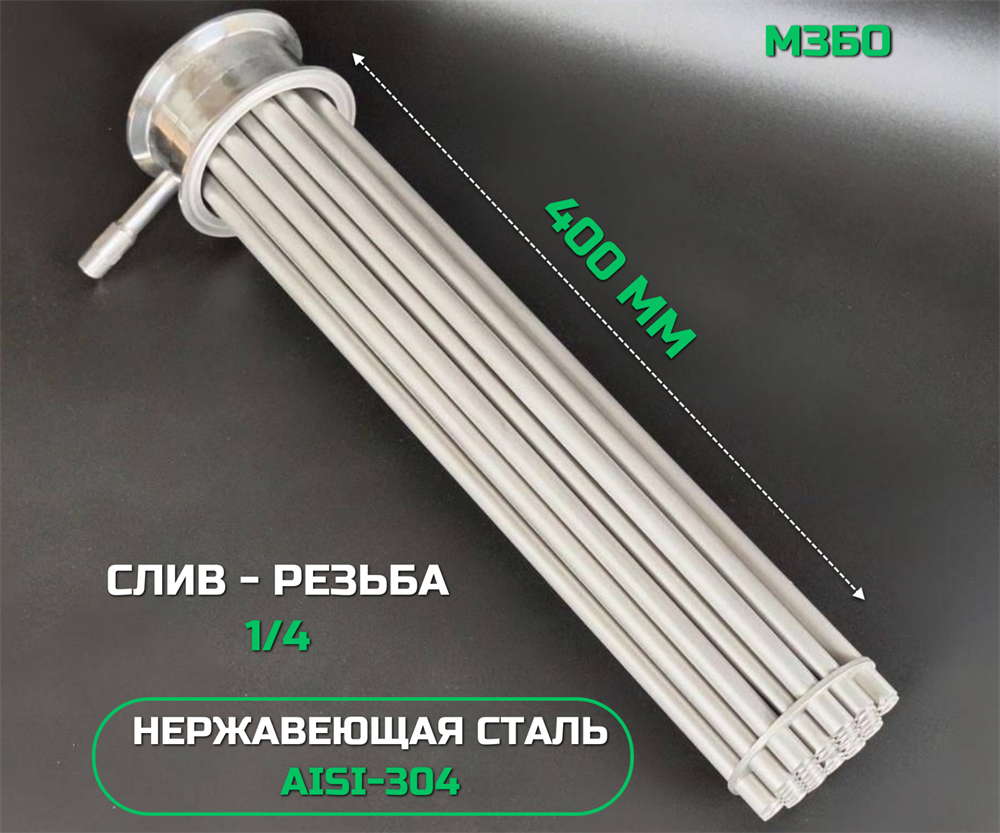

Такой пар будет нести уже меньше тяжелых фракций до дефлегматора. Конструкция. В общем виде МЦ состоит из: кассеты трубок для пара с одной переливной трубкой расположенной чуть ниже основных, двух пластин удерживающих трубки в статичном положении, царги или стеклянного диоптра. В нижней части МЦ установлена трубка для слива флегмы из межтрубного пространства.
Область применения.
При первом перегоне браги для укрепления спирта-сырца без ректификационной колонны, можно добиться примерно 85 % спиртуозности. Пример сборки оборудования: куб — МЦ — узел отбора по пару — дефлегматор. При дробной дистилляции с использованием только одной МЦ без колонны, используется та же сборка оборудования что и при перегоне браги. Для ректификации, можно выгнать спирт вплоть до 100 °C в кубе. Пример сборки оборудования: куб — МЦ — царга с СПН или колпачковая колонна — узел отбора — дефлегматор.
В производстве нашей МЦ используются паровые трубки с толщиной стенки 0.5мм, что наилучшим образом сказывается на процессе тепломассообмена.
- Диаметр паровых трубок 10мм.
- Количество паровых трубок 30шт и 1шт переливная.
- Подключение кламп 3 дюйма.
- Подходит под стеклянную или металлическую царгу 400мм.
