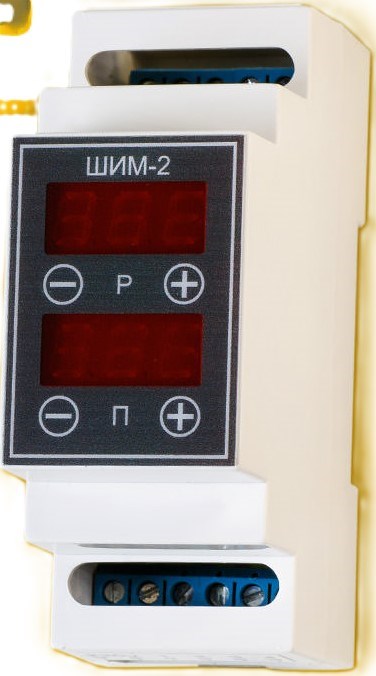

Регулятор отбора с декрементом ШИМ-2 мини

ШИМ-регулятор с декрементом ШИМ-2-mini предназначен в первую очередь для управления клапаном отбора в системах автоматики ректификации. Однако прибор многофункционален и может быть применен в качестве таймера или терморегулятора для автоматизации других технологических процессов благодаря наличию 2 выходов (симисторного и релейного) и подключению одного или двух термодатчиков. Узкая модификация прибора.

Описание

ШИМ-регулятор с декрементом ШИМ-2-мини предназначен в первую очередь для управления клапаном отбора в системах автоматики ректификации. Однако прибор многофункционален и может быть применен для автоматизации других технических процессов благодаря наличию 2 выходов (симисторного и релейного) и подключению одного или двух термодатчиков. В зависимости от сложности системы дистилляции и ректификации, прибор ШИМ-2-mini может использоваться как всего лишь один из элементов автоматики, а может полностью взять на себя управление всем процессом.

Функциональные возможности прибора ШИМ-2-mini:

• Основная, базовая функция прибора — это циклический таймер (широтно-импульсный модулятор, ШИМ), то есть формирование коротких временных циклов РАБОТА-ПРОСТОЙ для управления внешним клапаном отбора (либо другим устройством). При этом общее время (ПЕРИОД) каждого такого цикла может быть от 0,1 секунды до 999 минут.
• Для оптимизации техпроцесса отбора возможно задействование функции ДЕКРЕМЕНТА — то есть с каждым следующим включением циклического таймера (запуском процесса отбора, или так называемым «старт-стопом») время работы уменьшается, а время простоя увеличивается.
• Помимо этого, прибор ШИМ-2 может самостоятельно формировать «старт-стопы», то есть управлять моментом включения отбора с помощью встроенного терморегулятора.
• Разрешение на «старт» отбора может подаваться как от одного термодатчика, так и «по дельте», то есть по разнице температур между двумя датчиками. То есть, логика прибора позволяет вести отбор только тогда, когда температуры в верхней и нижней части колонны равны или максимально близки.
• Кроме метода «старт-стопов», прибор может еще контролировать интенсивность отбора «по приращению температуры» — чем выше температура, тем меньше отбор.
• Кроме того, в ШИМ-контроллере ШИМ-2 можно использовать дополнительный независимый терморегулятор — например, для управления нагревательным ТЭНом, или регулятором мощности ТЭНа; для включения охлаждения; для штатной или аварийной остановки техпроцесса, и т.д.
• При специфическом подключении прибора, его можно использовать в качестве простого ШИМ-регулятора мощности ТЭНа, с контролем поддерживаемой температуры или без.
• Широкая универсальность применения прибора благодаря калибровке датчиков, настройкам гистерезиса, изменению логики работы нагревохлаждение, изменению единицы времени от 0,1 секунды до 1 минуты, синхронизации (дублированию) работы релейного и симисторного выхода, или их раздельному использованию.

Режимы работы прибора ШИМ-2-мини:

• Режим Р1 — «старт-стопы» формируются извне, путем подачи напряжения на ШИМ-2 и прекращения подачи напряжения (например, терморегулятором, контроллером давления, реле времени, или вручную выключателем), а прибор ШИМ-2 регулирует только лишь скорость отбора. В режиме Р1 датчики температуры к прибору не подключаются.
• Режим Р2 — к прибору подключается термодатчик, и ШИМ-2 самостоятельно формирует «старт-стопы» с помощью встроенного терморегулятора.
• Режим Р2 с d.t — к прибору подключается один термодатчик, интенсивность отбора уменьшается постепенно с увеличением температуры в контролируемой точке (управление «по приращению температуры».
• Режим Р2 с Вбt — к прибору подключается один термодатчик, температура которого также используется для независимого управления релейным выходом.
• Режим Р3 — к прибору подключаются два термодатчика, первый используется для формирования «старт-стопов», а второй — для работы второго встроенного независимого терморегулятора.
• Режим Р3 с Рt>0 — к прибору подключаются два термодатчика, «старт-стопы» формируются по абсолютной разности температуры двух датчиков (отбор «по дельте»).

Метод «старт-стопов» и метод «по приращению температуры».

При использовании метода «старт-стопов», после каждого «залета» температуры выше установленного значения, отбор приостанавливается давая колонне поработать «на себя», а после возврата отбор возобновляется, но уже с уменьшенной за счет функции декремента интенсивностью. После определенного числа старт-стопов скважность доходит до ноля и отбор прекращается.  При использовании метода «по приращению температуры», после превышения установленного значения температуры на определенную дельту отбор не отключается, а лишь уменьшается его интенсивность, причем чем сильнее превышается температура, тем меньше становится интенсивность, за счет декремента. После повышения температуры до определенного значения скважность доходит до ноля и отбор полностью прекращается.

Автоматика управления отбором ШИМ-2-mini имеет два выхода — симисторный и релейный. Симисторный выход используется прежде всего для управления клапаном отбора на 220V. Его преимущества — работает быстро, бесшумно, и выдерживает огромное количество циклов вкл-выкл. Максимальная нагрузка, подключаемая к симисторному выходу, составляет 200 Вт, что более чем достаточно для подключения электромагнитных клапанов. Также к симисторному выходу можно подключать внешний мощный симистор, и с его помощью регулировать мощность ТЭНов по ШИМ-методу. Релейный выход с «сухим» перекидным контактом используется для дополнительного независимого терморегулятора, а также для подключения клапана отбора с напряжением питания, отличным от 220V AC. Независимый релейный терморегулятор t2 может быть использован для управления нагревом ТЭНа напрямую (до 2 кВт) или посредством управления режимом разгона РМ-2, для запуска системы охлаждения, для штатной или аварийной остановки техпроцесса, и т.д.

Для задействования функций термоконтроля к прибору необходимо подключить один или два датчика DS18B20, однако в комплект поставки они не входят. При необходимости, их следует выбрать и заказать отдельно: DS18B20. Рекомендуется применение трехпроводных датчиков, например гильзованных DS18B20-3w.

Универсальный интервальный таймер с термоконтролем ШИМ-2 выпускается в базовой версии ШИМ-2-maxi (ширина 3 стандартных din-модуля) и в уменьшенной версии ШИМ-2-mini (ширина 2 стандартных din-модуля).
