Узел отбора по ПАРУ и ЖИДКОСТИ

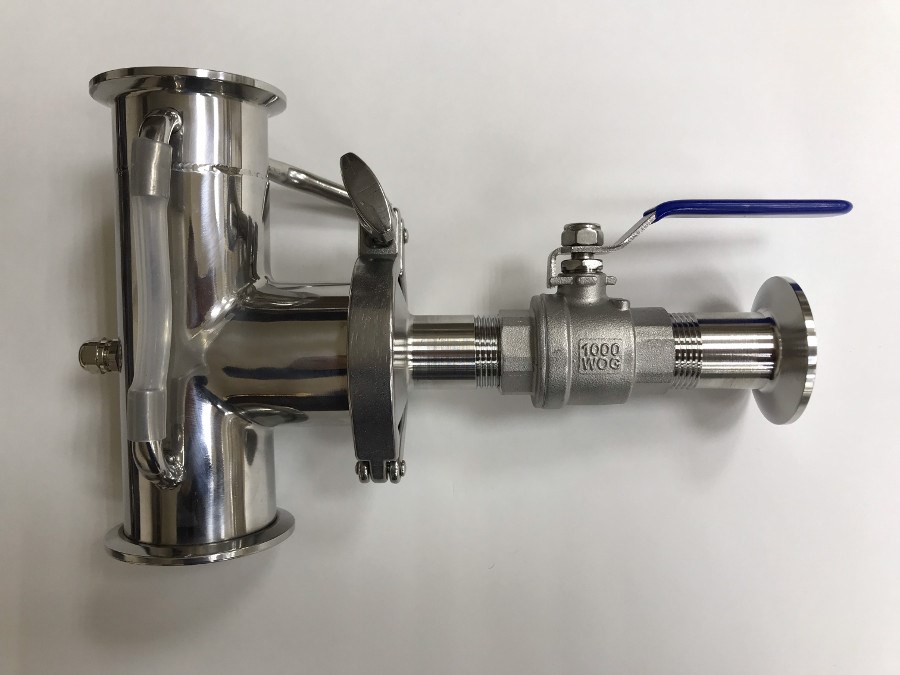

Узел отбора по пару и жидкости (резьба 1/2, трубка 8 мм)
Узел отбора предназначен для отбора продукта, как по жидкости, так и по пару.
Кламп соединение на 1,5 дюйма, 2 дюйма
Предварительно перед использованием промыть и все резьбовые соединения обмотать фум-лентой.
Для отбора по пару Узел отбора помещают между царгой и дефлегматором, на дефлегматор сверху надевают крышку с трубкой связи с атмосферой, закрепляют все соединения клампами.
Далее к кламповому соединению (после шарового крана) присоединяют отвод 90 градусов и к нему холодильник, так же закрепив все хомутами. На узел отбора по жидкости накручивается заглушка.
Для отбора по жидкости необходимо перекрыть шаровый кран для отбора по пару. К носику для отбора по жидкости присоедините игольчатый кран и доохладитель (в комплект не входит).
Также поместите узел отбора на царгу и сверху присоедините дефлегматор или холодильник, подведите охлаждение.
